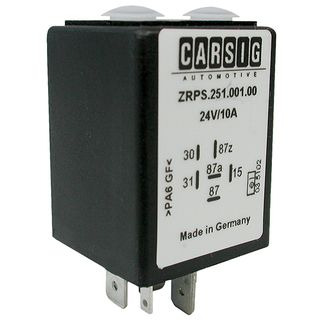

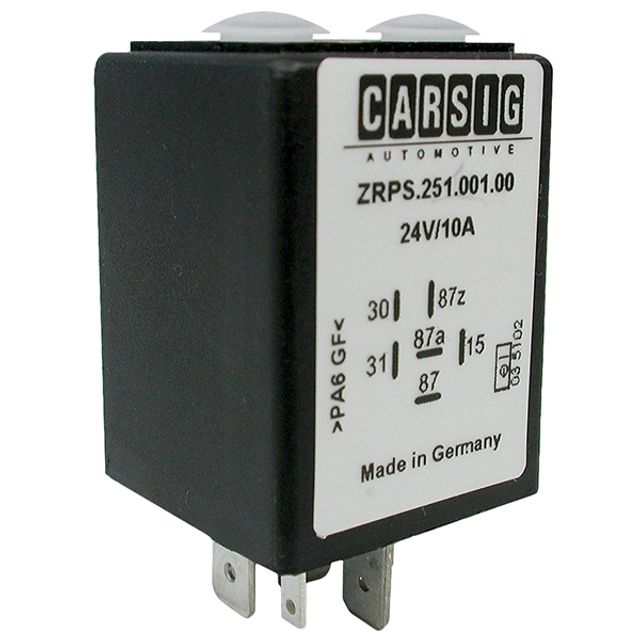

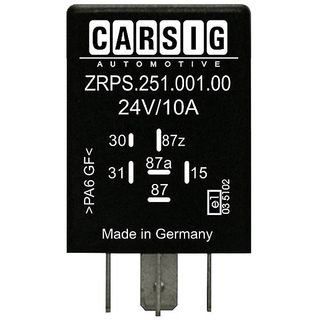

Multitimer 24V/10A einstellbar

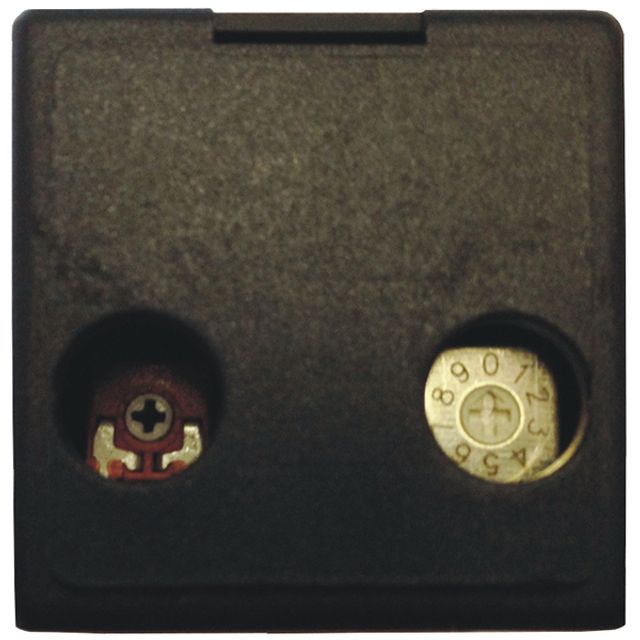

• Zeitrelais Multitimer, einstellbar mit Poti und Schalter, Relaiskontakte potentialfrei, pos. getriggert, 1 Eingang.
• Zeit- / Funktionstabelle:
• Abfallverzögert
• 0 0,5 ... 10 Sek.
• 1 5 ... 60 Sek.
• 2 0,5 ... 10 Min.
• 3 5 ... 60 Min.
• 4 0,5 ... 6 Std.
• Anzugverzögert
• 5 0,5 ... 6 Std.
• 6 5 ... 60 Min.
• 7 0,5 ... 10 Min.
• 8 5 ... 60 Sek.
• 9 0,5 ... 10 Sek.

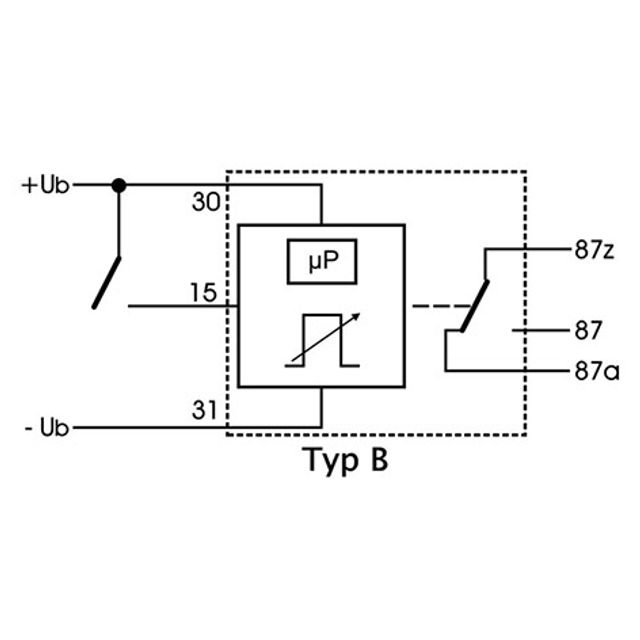

• Anzugverzögert:
• Bei Anlegen einer Steuerspannung an dem Pin 15 zieht das Relais nach Ablauf der voreingestellten Zeit an.
• Wird das Steuersignal getrennt so fällt das Relais sofort ab.
• Abfallverzögert: Wird ein Steuersignal an dem Pin 15 angelegt, so zieht das Relais sofort an.
• Wird das Steuersignal getrennt, so fällt das Relais nach der voreingestellten Zeit ab.
• Technische Daten:
• Nennspannung: 24 V
• Ruhestrom: <100µA
• Toleranz: 5 %
• Zeitbereich: 0,5sec - 6h
• Betriebstemp: -40°C - 85°C
• Schutzart: IP52
• Gewicht (g): 30
